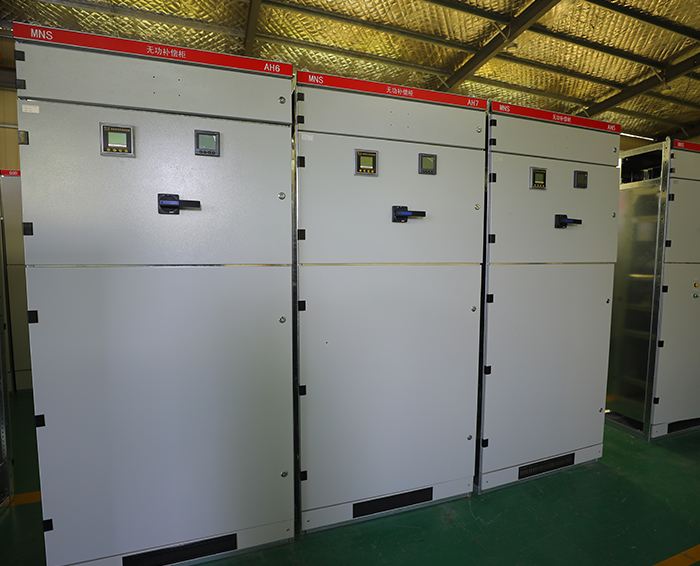

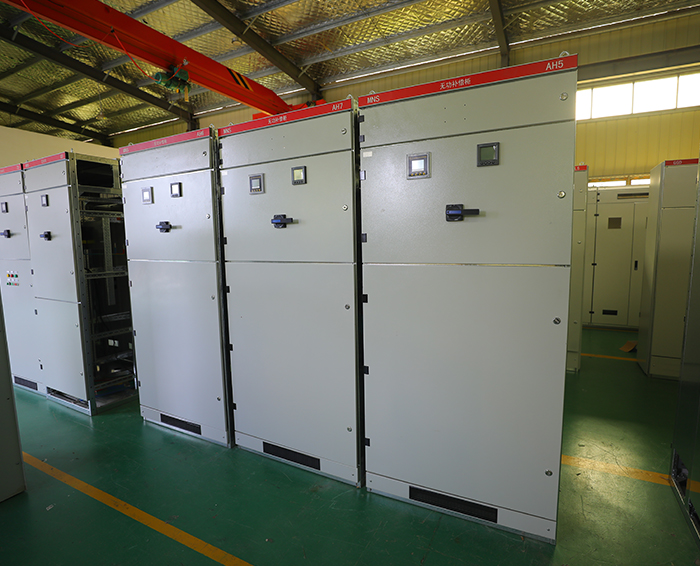

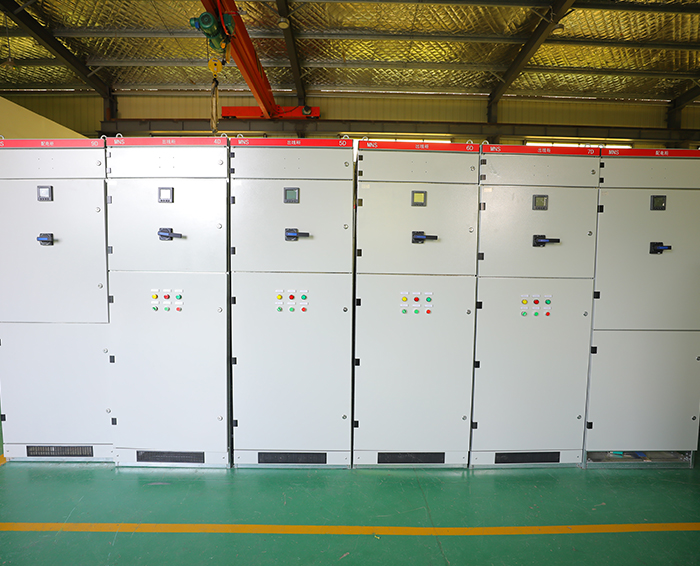

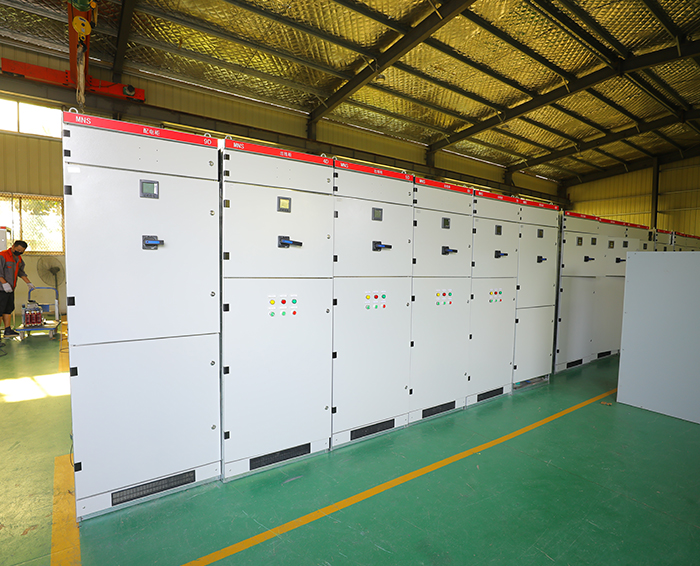

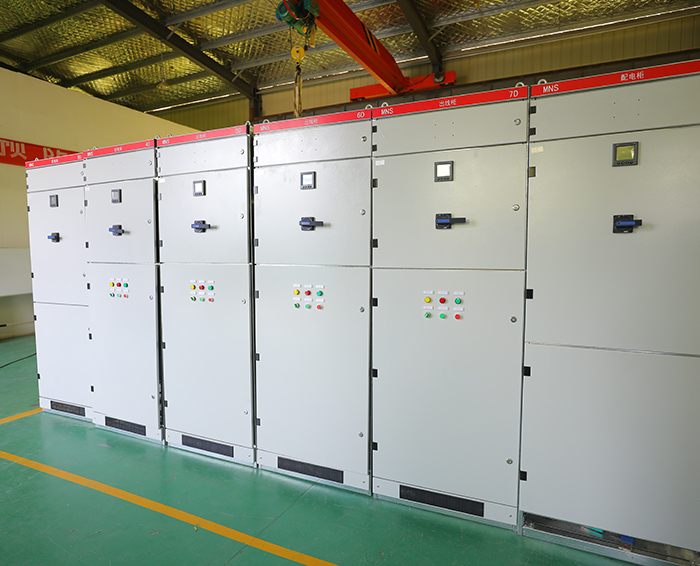

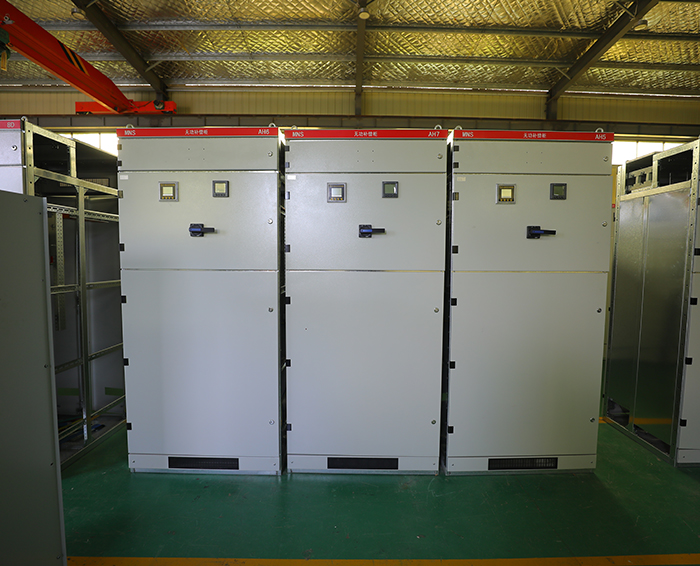

MNS低压设备

MNS配电柜,MNS型低压抽出式成套开关设备(以下简称开关柜)为适应电力工业发展的需求,参考国外MNS系列低压开关柜设计并加以改进开发的低压开关柜,该产品符合国家标准GB7251、VDE660和ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439规定MNS型低压开关柜适应各种供电、配…

7*24小时免费咨询电话

17368498152

60秒级人工响应

30分钟内给予技术咨询答复

24小时免费提供方案设计

产品详情





技术参数

MNS配电柜,MNS型低压抽出式成套开关设备(以下简称开关柜)为适应电力工业发展的需求,参考国外MNS系列低压开关柜设计并加以改进开发的低压开关柜,该产品符合国家标准GB7251、VDE660和ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439规定MNS型低压开关柜适应各种供电、配电的需要,能广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。

1.动力配电中心(以下简称PC)

PC柜内分割成四个隔室:

水平母线隔室:在柜的后部;功能单元隔室:在柜前上部或柜前左边;

电缆隔室:在柜前下部或柜前右边;控制回路隔室:在柜前上部;

分隔措施:水平母线隔室与功能单元隔室、电缆隔室之间采用三聚氰胺酚醛平心板或钢板分隔。

控制回路隔室与功能单元隔室之间用阻燃型聚胺脂发泡塑料模制罩壳分隔。

左边的功能单元隔室与右边的电缆隔室之间用钢板分隔。

2 .抽出式电动控制中心和小电流的动力配电中心(以下简称为抽出式MCC)

抽出式MCC柜内分成三个隔室,即柜后部的水平母线隔室,柜前部左边的功能单元隔室,柜前部右边的电缆隔室。水平母线隔室与功能单元隔室之间用阻燃型发泡塑料制成的功能板分隔,电缆隔室与水平母线隔室、功能单元隔室之间用钢板分隔。

3. 可移式电动机控制中心和小电流动力配电中心(以下可简称为可移式MCC)

3.1 可移式MCC的框体结构特征同2.1和2.2。

3.2 功能单元设计成可移式结构,功能单元与垂直母线的连接,采用一次隔离触头,即使与其连接的电路是带电的,也可以从设备中完整地取出和放回该功能单元,另一端为固定式结构。

3.3 可移式MCC的功能单元分为8E/4,8E/2,8E,16E,24E,32E和40E。功能单元隔室总高度也是72E。

4 母线系统

4.1 水平母线安装于柜后独立的母线隔室中,它有二个可选择的安装位置,即柜高的三分之一或三分之二处,母线可按需要装于上部或下部,也可以上下二组同时安装,二组母线可以单独使用,也可以并联使用。每相母线由2根或8根母线并联,母排截面有10×32×2,10×60×2,10×80×2,10×60×4,10×80×2×2和10×60×4×2 六种。

4.2 垂直母线

垂直母线50×30×5的"L"型铜母线,它被嵌装于用阻燃型塑料制造的功能板中。带电部分的防护达IP20。

4.3 中性母线(N线)和中性保护母线(PE线或PEN线)中性母线和中性保护母线平行地安装在功能单元隔室的下部和垂直安装在电缆室中,N线与PE线之间如用绝缘子相隔,则N线与PE线分别使用,二者之间如用导体连接,即成PEN线。
