产品详情

产品名称:GCS低压开关

详细说明:

GCS型低压抽出式开关柜,(以下简称装置)是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情,具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。该装置目前已被电力用户广泛选用。

装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)Hz、额定工作电压为380(400)V、(660)V,额定电流为5000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装罝。装置的基本组织形成见附图1。

装置的设计符合下列标准 IEC439-1《低压成套开关和控制设备》

GB7251《低压成套开关设备》

产品使用环境

1.周围空气温度不高于+40℃。不低于-5℃。24小时内平均温度不得高于+35℃。超过时, 需根据实际情况降容运行。

2.户内使用,使用地点的海拔高度不得超过2000m。

3.周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相 封温度.如+20℃时为90%,应考虑到由于温度变化可能会偶然产生凝露的影响。

4.装置安装时与垂直面的倾斜度不超遇5%.且整组柜列相对平整(符合GBJ232-82标准)。

5.装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。

6.用户特殊要求时。可以与制造厂协商解决。

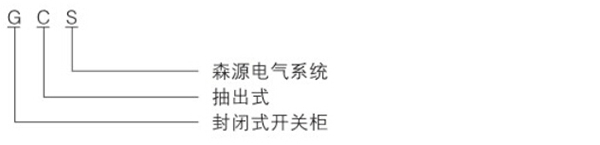

型号及含义

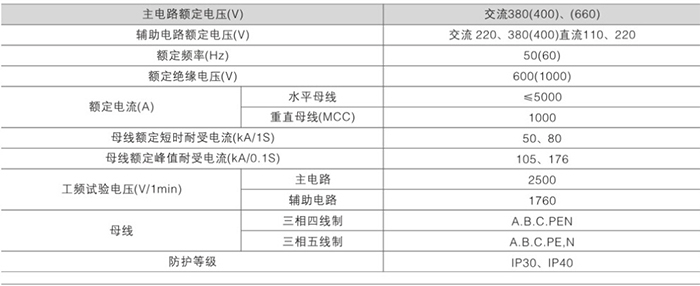

主要技术参数


主电路

装置主电路方案共36组87个规格。不包括由于辅助电路控制与保护的变化而派生的方案和规格:

主电路方案是征求了广大设计、制造、试验和使用部门的意见而选编的,包括了发电、供用电和其它电力用户的需要,额定工作电流为5000A.适合2500kVA及以下的配电变压器选用。

此外,为适应供用电提高功率因数的需要而设计了电容器补偿柜。考虑综合投资的需要而设计了电抗器柜。

辅助电路

GCS辅助电路图册是根据有关设计要求规定而编制的。共有辅助电路方案120个。分上下两册。上册(交流操作部分)共分63个方案,下册(直流操作部分)共有57个方案。

直流操作部分的辅助电路方案。主要用于发电产厂发电站的低压厂(所)用系统:在编制时.已考虑到适用于200MW及以下和300MW及以上容量机组低压厂用系统、工作(备用)电源进线,电源馈线和电动机该线的一般控制方式。

交流操作部分的辅助方案主要用于厂矿企业及髙层建筑的变电所的低压系统。工程设计中可以直接采用。

直流控制电源为直流220V或110V,交流控制电源为交流380V或220V,由抽屉单元组成的成套柜。220V控制电源引自本柜内设控制变压器供电的公用控制电源。公用控制电源采用不接地方式控制变压器,留有24V电源供需要使用弱电信号时采用。

电度表的安装地点和电压的引入方法及其它安装使用要求详见辅助电路图的《编制说明》。

母线

为提高母线动热稳定能力和改善接触面的温升,装蓳全部采用TMY-T2系列硬铜排、铜排的连接部分必须压麻、搪锡,推荐采用全长搪锡。也可选用全长镀银铜母线。

水平母线

水平母线置于柜后部母线隔室内。3150A及以上为上下双层布置,2500A及以下为单层布里,每相由4条或2条母排组成,大大提高了母线的短路强度。

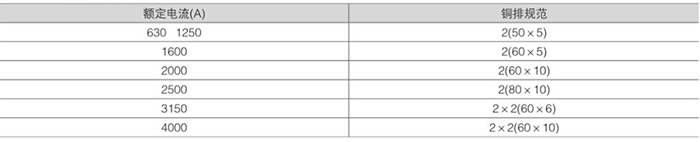

装置水平母线铜排选用如下表


中性接地母线 采用硬铜排

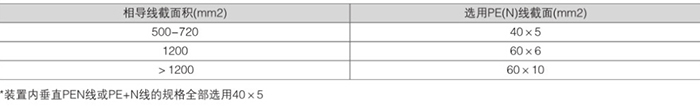

贯通水平中性接地(PEN)或接地+中性线 (PE+N)规格如表:


技术参数
