产品详情

产品名称:GCK低压设备

详细说明:

GCK型低压抽出式开关柜(以下简称开关柜)适用于三相交流50、(60)Hz,额 定电压380(400)V、660(690)Vf额定电流5000A及以下的三相四线制及三相五线制电 力系统,广泛应用于发电厂、变电站、工矿企业、高层建筑、机场、车站码头以及广 播电视等通信中心,来作为发电、输配电、电能转换及电能消耗的动力配电中的PC和 电动机控制中心MCC。

本产品已通过国家质量认证中心CCC认证。

使用环境

1.周围空气温度不高于+40℃,不低于-5℃,并且24小时内其平均温度不高于+35℃;

2.周围空气相对湿度为+40℃时不超过50℃,在较低温度时允许有最大的相对温度, 如时为90℃,但应考虑到由于温度变化有可能会产生适度的凝露;

3.户内使用,使用地点的海拔高度不得超过2000m;

4.应安装在无剧烈震动和冲击,以及不足以使电器元件受到腐蚀的场所。

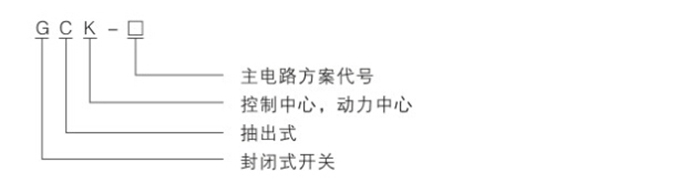

产品系列和主要规格

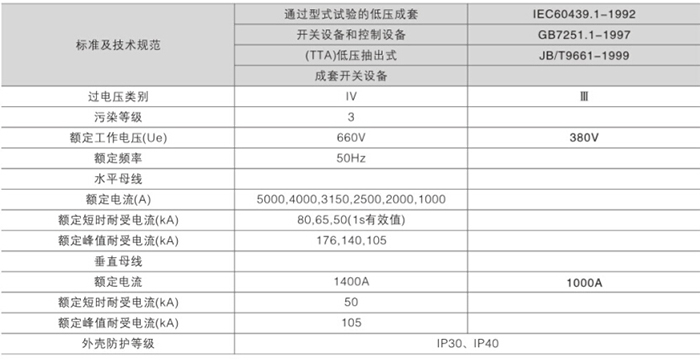

技术数据


主电路方案

本开关柜主电路方案共34组,47个规格,但不包括由于辅助电路控制与保护的变化而派生方案和规格。

结构特点

1.开关柜的基本骨架为组合装配式结构,柜架的整个结构采用自攻螺钉紧固连接而成,加上门、隔板、封板、支架以及母线、抽屉及电器组件等组成一台完整的开关柜。由于原来的GCKI的骨架采用了GF28型材,这种型材的钢板较薄,另外该型材在镀锌时,在其中内部一部分有死角,使得柜体的使用寿命大大缩短,同时又考虑到其整体结构的标准化等因素,我公司大胆加以改进,采用了C 型特种型材,以25mm为模数,2mm厚的钢板弯制而成,再加上在装配时全部采用钢性较强的自攻螺钉进行坚固,使得组合更灵活 方便,使用寿命更持久。

2.开关柜采用模数化设计,将柜体分成三个区。顶部为母线区,前部为电器区,后部为电缆出线区,电器区和电缆区均由钢板隔开, 以保证线路正常运行,有效防止故障扩大,当电器元件抽出柜外后,柜内带电体均不外露,对用户来讲,使用更安全可靠。对于馈电柜,柜宽为600mm,最多可装9个或18个馈电回路。(18个馈电回路只适用于63A以下容星的负载单元)

3.按开关柜使用特征可分为受电柜、PC柜(动力中心)、MCC柜(电动机控制中心)、电容补偿柜。

4.各相同功能单元的抽屉均能互换,一旦发生故障,单元抽出,将备用抽屉插入,即可送电,这样大大缩短了由于故障而停电的时 间,提高了设备的可靠性。

5.开关柜可设计成固定柜与抽屉柜混合型,也可均为抽屉型既保留了固定柜的简洁、实用、价廉,又具有抽屉的体积少、功能强, 易于更换等优点。

6.为确保操作程序和维修人员的人身安全,开关柜内设置了机械联锁机构,抽屉单元与门、主开关设置了机械联锁机构,使其使用更可靠。

7.开关柜的抽屉高度分为四种标准尺寸,即:1单元/2、1单元、2单元、3单元,其结构轻巧,组装方便,布局合理,并且具有工作、 试验、隔离三位罝

8.开关柜的N、PE线在幵关柜的后下方,PE线与柜架联结,不仅使出线电缆连接更方便,而且接地更可靠。

9.在不降低防护等级的情况下,开关柜的顶部与上下通风门均设有通风系统。

电路元件选择

开关柜内元件主要选用技术性能指标先进或采用引进技术、国内已批量生产的电器元件。

1.主开关

630A及以上的电源进线及馈线开关,主选TGW45系列或HSW1、CM1(2)、CW1(2) RMW1系列。同时根据用户的需要,也可 选用进口的MT系列、E系列或NZW系列等。

2.630A以下的馈线和电动机控制用幵关,主要选用CM1系列及HSM1系列,同时根据用户的需要,也可选用进口的NS系列、T系列等塑壳断路器。

3.交流接触器主要选用B或A系列、LC1系列、3TB系列的接触器,以及与之配套的热能断路器,联锁机构。

4.电路互流器选用ALH系列、BH系列、SDII系列、LMZ1系列。

5.熔断器选用高分断能力的NTOO系列。

外形尺寸与安装

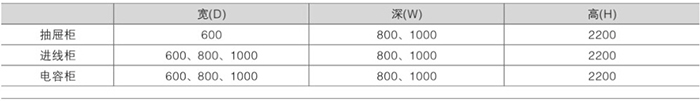

外形尺寸


技术参数
