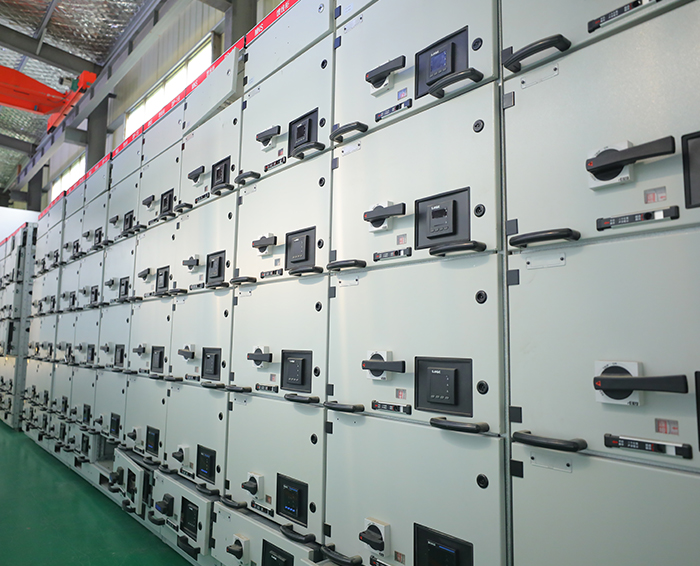

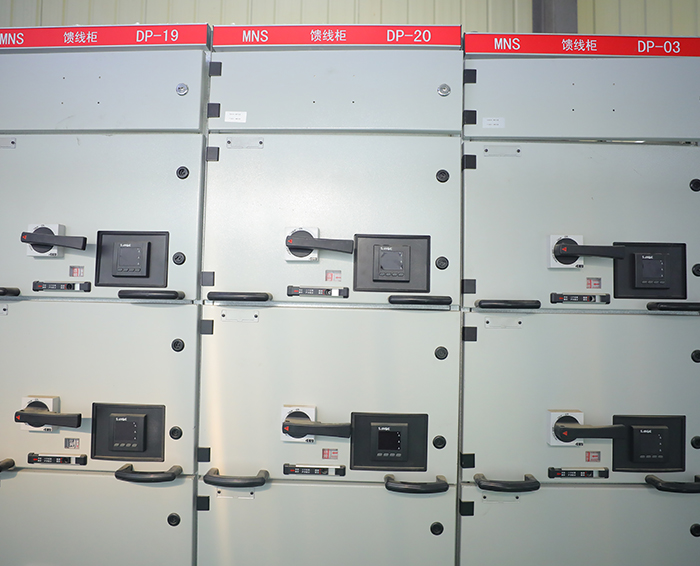

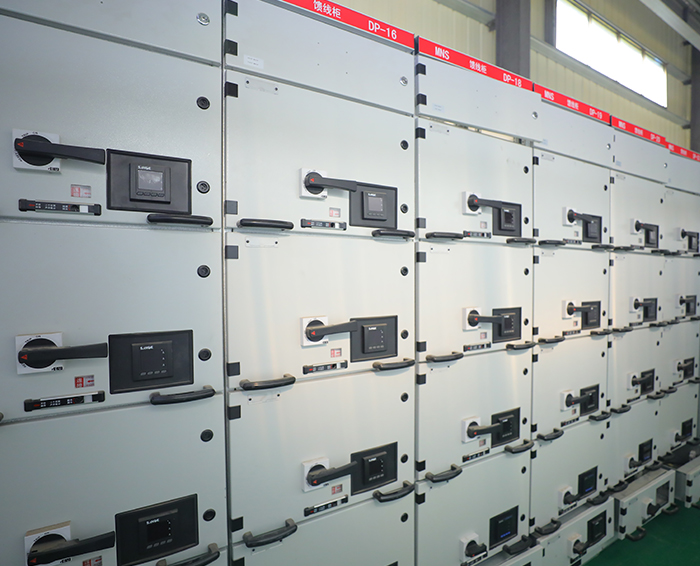

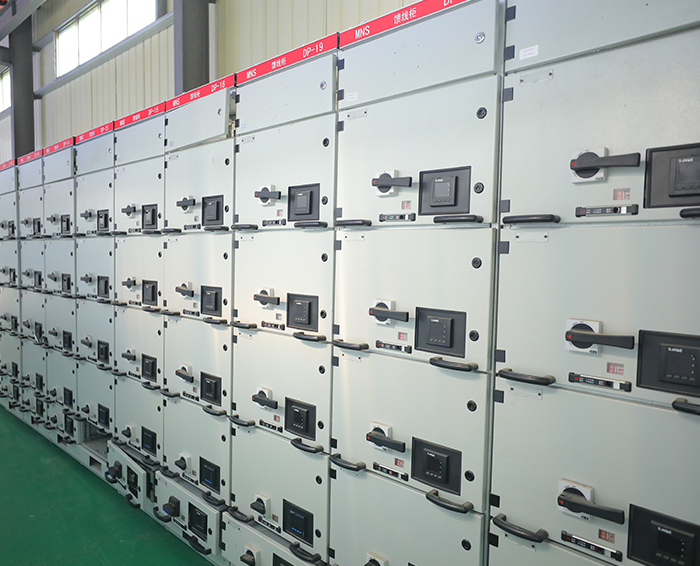

产品名称:MNS低压抽屉柜

详细说明:

MNS型低压抽出式开关柜(以下称开关柜)是我公司参考了瑞士ABB公司的MNS系列低压开关柜并加以综合改进后开发的,是目前国内较先进的低压抽出式开关设备。该产品均由标准化的、成系列的模块组成,并且抽屉具有可靠的机械联锁装置,使用户在使用时更安全、更可靠。

本开关柜适用于交流50(60)HZ、额定绝缘电压和工作电压为380(400)V、660 (690)V,额定电流5000A及以下三相(四)五线制的电力供电系统,可用于发电厂、变电所、工矿企业、大楼宾馆、机场、码头以及广播电视等通信中心,来作为发电、输配 电、电能转换及电能消耗设备的控制,并通过电容补偿柜对其主母线进行无功补偿。

使用条件

1.周围空气温度不高于+40℃,不低于-5℃,并且24h内其平均温度不高于+35℃;

2.周围空气相对湿度在最高温度为+40℃时不超过50% ,在较低温度时有较大的相对湿度,变化有可能会偶然产生适度的凝露;

3.户内使用,使用地点的海拔高度不得超过2000m;

4.应安装在无剧烈震动和冲击,以及不使电器元件受到腐蚀的场所。


主电路方案

本开关柜主电路方案共23组,44个规格,但不包括由于辅助电路控制与保护的变化而派生方案和规格。

结构特点

本开关柜由于引进了瑞士ABB的先进技术,并在其原有基础上加以技术改进,使其更符合我国国情。柜体采用25mm为模数的C型材通用连接件来组成各种得以满足各种需求的柜架结构和抽屉单元,在MCC柜中大量采用高强度的阻燃型工程塑料组件,使其 安全性能更可靠,同时加之将国外的功能板加以改型,以200mm为模数加以组合,使其更有利于PC柜与MCC柜混装柜体的设计需 求,抽出单元与柜体具有可靠的联锁装罝,以防止在开关通电状态下带负荷拉闸,提高了其安全性,另外该柜体一般均采用冷轧钢 板进行钝化处理后组装而成,也可根据用户的不同需求采用敷铝锌钢板。

1.开关柜类型

a.受电、母联柜

b.动力中心柜(PC)

采用国内外的各种类型的框架式断路器如CW1(2)、HSW1(2)或M、F系列断路器进行配电。

c.电动机控制中心柜(MCC)

由大小抽屉组装而成,各回路主开关采用高分断能力的塑壳断路器或旋转式带熔断器的负荷开关。

d.无功功率补偿柜

2.抽屉类型

有五种尺寸都是以8E(200mm)高度,进行模块化结构设计,其有效元器件安装高度为1800mm,使柜体整体布局更合理,更美观。 8E/4在8E高度空间平行组合4个抽屉单元;

8E/2在8E高度空间平行组合2个抽屉单元;

8E在8E高度空间组装1个抽屉单元;

16E在16E(400mm)高度空间组装1个抽屉单元;

24E在24E(600mm)高度空间组装1个抽屉单元;

以上五种抽屉单元可在一个柜体中作单一组装,也可做混合组装。


3.柜体简介

(1)柜体基本尺寸

a.受电柜及联络柜


b.动力中心(PC)柜


c.电动机控制中心(MCC)柜及电容补偿柜


(2).柜体分区设计

MCC柜根据需要可组成单面操作柜或双面操作柜,每一柜体又固定分隔成三个小室。即主母线室、电器室和电缆室。(见图一)

(3).安全保护系统

每柜设有一块阻燃型的高密度聚氨脂塑料功能板,或经过电镀的隔板安装在主母线室与电器室之间,其作用为有效防止开关元 件因故障引起的飞弧与母线之间短路造成的事故,使操作更安全。
